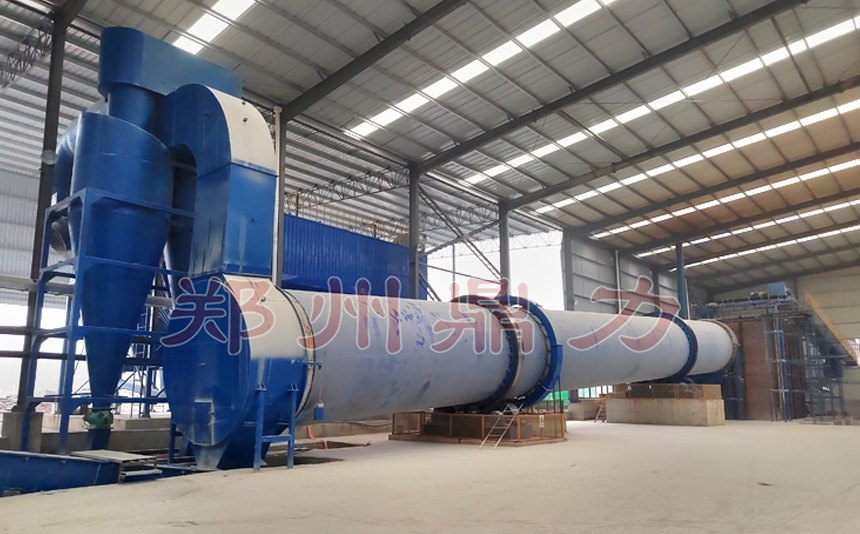

矿泥滚筒烘干机主要由热风炉（多热源燃烧机）、上料输送机、滚筒烘干机、出料输送机、引风机、旋风除尘器、袋式除尘器（或者湿式除尘器）和操作控制系统构成。该套设备工作原理如下：湿矿泥进入干燥滚筒后分以下几个工作区：一是导料区，矿泥进入此区与高温热风接触迅速蒸发水分，矿泥在大导角的导料板抄动下，形不成粘结便被导入下一个工作区；二是抄起清理区，湿料在此区被抄板抄起形成料幕状态，矿泥落下时易形成粘结滚筒壁现象，在此区由于设备设计有清扫装置，清扫装置便十分合理地清扫了内壁粘附的矿泥，在这个过程中，清扫装置对于矿泥团球结块也起破碎作用，从而增加了热交换面积，提高了干燥速率；三是倾斜扬料板区，矿泥在此区已 呈低水分松散状态，矿泥在此区已不具有粘结现象，经过充分热交换后矿泥达到所要求的水分状态，进入出料区；四是出料区，滚筒在此区不设抄板，矿泥在此区滚动滑行至排料口，完成整个烘干过程。
