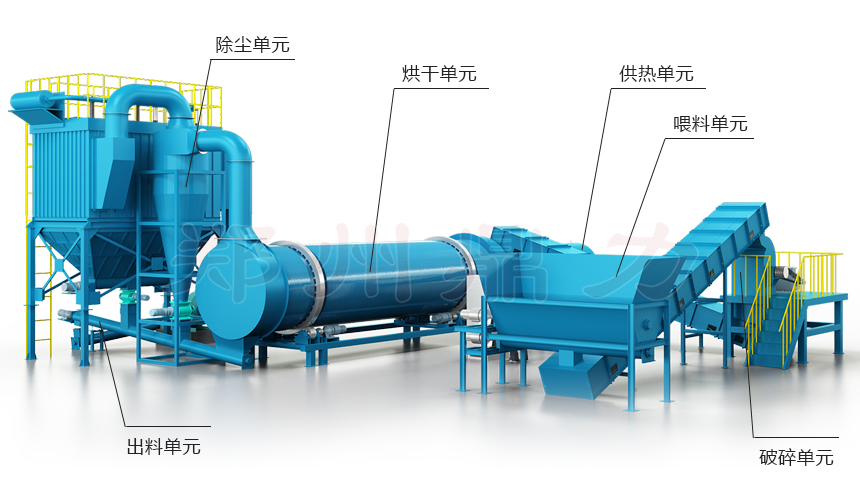

石油焦烘干系统由破碎机、粉碎机、燃气（油）热风炉、三层滚筒烘干机、旋风除尘器、脉冲袋式除尘器、输送设备、包装机和配电操作控制装置构成。

石油焦物料流程是：水分12-15％的石油焦，由破碎粉碎机粉碎到10mm以下，输送进入滚筒的实现顺流烘干，石油焦在内层的抄板下不断抄起、散落呈螺旋行进式前进，经过内、中、外三层滚筒，实现石油焦和热风质热交换，达到干燥效果的石油焦在风力和自身重力作用下快速行进排出滚筒，石油焦在控制行程内进行充分干燥，由此达到干燥效果，物料水分降低到3%以下，完成干燥过程，由螺旋输送机排出。控制系统监控和自动调整运行参数，保证石油焦烘干产能、产品质量和安全稳定运行。

烘干气体流程是：天然气或者柴油由燃烧器燃烧产生高烟气，经过洁净空气调温温度到180-300℃，被烘干机后引风机吸入烘干机烘干石油焦、蒸发水分，温度降低到50-80℃排出烘干机，含尘湿气经过旋风除尘器收料、脉冲袋式除尘器过滤净化达标排放。
